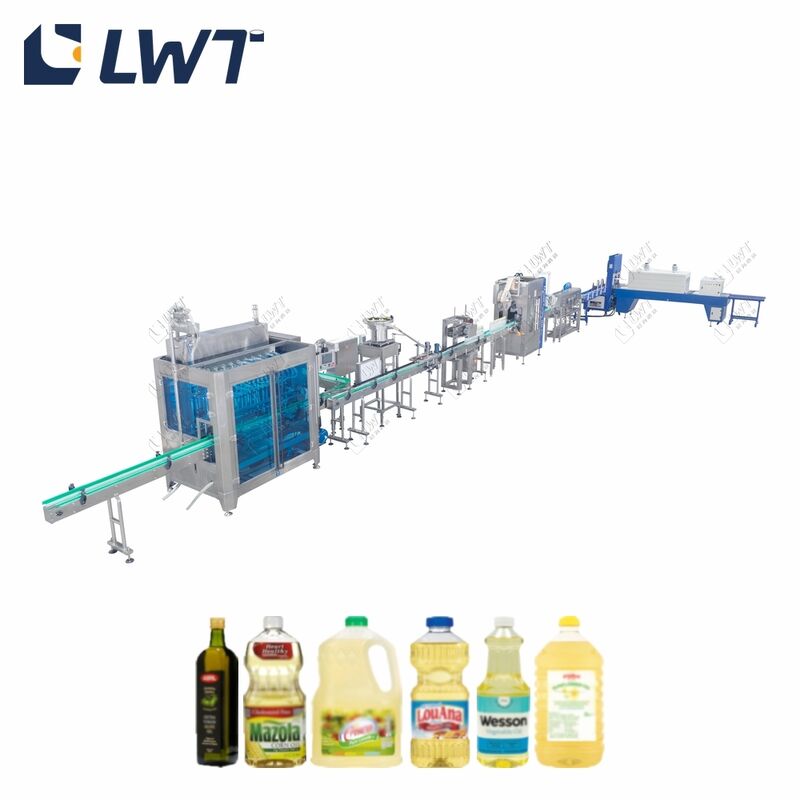

สายการบรรจุและปิดผนึกน้ำมันปรุงอาหารเชื่อมต่อการป้อนขวด การบรรจุปริมาตร การปิดฝา การติดฉลากแบบสวม การหดตัว การห่อฟิล์ม และการบรรจุกล่องเข้ากับสายพานลำเลียงที่ซิงโครไนซ์กัน ทำให้ผู้ปฏิบัติงานเพียงคนเดียวสามารถควบคุมสิ่งที่เคยต้องใช้ทีมงานทั้งหมด การกำหนดค่าที่นำเสนอในหน้านี้ได้รับการออกแบบมาสำหรับขวด PET ขนาดตั้งแต่ 150 มล. ถึง 1 ลิตร ซึ่งเป็นขนาดที่พบได้บ่อยที่สุดบนชั้นวางน้ำมันปรุงอาหารในร้านค้าปลีกที่แกนกลางของการบรรจุของสายการผลิตน้ำมันปรุงอาหารนี้คือเครื่องบรรจุน้ำมันปรุงอาหารแบบลูกสูบ 10 หัว และทุกสถานีที่ตามมาจะทำงานสอดคล้องกับจังหวะของมัน สูงสุด 2,500 ขวดต่อชั่วโมง (สำหรับขวดขนาด 1 ลิตร) (ปรับแต่งได้) เพื่อไม่ให้หน่วยใดหน่วยหนึ่งเป็นตัวถ่วงสายการผลิตทั้งหมด
ก่อนจัดส่ง เครื่องจักรแต่ละเครื่องจะถูกประกอบ ปรับแนว และทดลองเดินเป็นสายการผลิตที่สมบูรณ์ในโรงงานของเรา และวิศวกรของเราจะให้การออกแบบผังงาน คำแนะนำในการติดตั้ง และการสนับสนุนการทดสอบการใช้งานเพื่อให้การส่งมอบเป็นไปอย่างราบรื่นส่วนประกอบของสายการผลิต — ระบบเดียวตั้งแต่ขวดเปล่าจนถึงกล่องปิดผนึกแทนที่จะซื้อเครื่องบรรจุ เครื่องปิดฝา และเครื่องติดฉลากจากซัพพลายเออร์ที่แตกต่างกัน แล้วจ้างวิศวกรมาเชื่อมต่อกัน คุณจะได้รับระบบที่รวมเป็นหนึ่งเดียว สายการผลิตทั่วไปประกอบด้วยสถานีต่อไปนี้:เครื่องจักรหน้าที่บนสายการผลิตสายพานลำเลียงป้อนและสะสมขวดป้อนและจัดระยะห่างขวดเปล่าก่อนบรรจุ ความเร็วสายพานลำเลียงซิงโครไนซ์กับเครื่องบรรจุ (ปรับแต่งได้)
เครื่องบรรจุแบบลูกสูบ 10 หัว
สถานีตรวจสอบด้วยแสงไฟ
|
พื้นที่มองเห็นแบบย้อนแสงที่ผู้ปฏิบัติงานตรวจสอบระดับการบรรจุและมองเห็นสิ่งแปลกปลอมก่อนปิดฝา |
เครื่องคัดแยกและกดฝาอัตโนมัติ |
|
จัดเรียงฝา วางบนขวด และกดให้แน่นโดยอัตโนมัติ |
เครื่องติดฉลากแบบสวม + อุโมงค์หดด้วยไอน้ำ |
|
ติดฉลากแบบสวม จากนั้นอุโมงค์ที่ให้ความร้อนด้วยไอน้ำสแตนเลส #304 จะหดฉลากให้แนบสนิทรอบขวดอย่างสม่ำเสมอ |
เครื่องห่อฟิล์มและหดแบบสวม |
|
ห่อขวดขนาด 150 มล./250 มล. เป็นมัดฟิล์มในรูปแบบ 3×4 — 12 ขวดต่อแพ็ค — เพื่อการขนส่งและจัดแสดงที่มั่นคง |
เครื่องบรรจุกล่องแบบกริปเปอร์หัวเดี่ยวเซอร์โว |
|
กริปเปอร์ที่ขับเคลื่อนด้วยเซอร์โวจะยกมัดฟิล์ม หรือขวดขนาด 1 ลิตรโดยตรง เข้าไปในกล่องด้วยความเร็วประมาณ 5 กล่องต่อนาที (ปรับแต่งได้) |
เครื่องขึ้นรูปกล่องและเครื่องปิดผนึกกล่อง |
|
เปิดกล่องแบนที่ต้นสายและปิดผนึกกล่องที่บรรจุแล้วที่ปลายสาย ความเร็ว 8–12 กล่องต่อนาที (ปรับแต่งได้) |
กระบวนการทำงาน |
|
การไหลของวัสดุจะเรียบง่ายและมีเหตุผล: ขวดเข้า → การบรรจุด้วยลูกสูบ → การตรวจสอบด้วยแสงไฟ → การปิดฝา → การติดฉลากแบบสวมและการหดด้วยไอน้ำ → การห่อฟิล์ม (150 มล./250 มล.) → การบรรจุกล่อง → การปิดผนึกกล่อง โดยมีสายพานลำเลียงขนส่งขวดและกล่องระหว่างแต่ละสถานี |
คุณสมบัติหลักและการออกแบบพิเศษ |
|
อุโมงค์หดด้วยไอน้ำสแตนเลส #304 — ไอน้ำให้ความร้อนที่สม่ำเสมอและอ่อนโยนรอบฉลากสวมทั้งหมด ทำให้ฉลากแนบสนิทแม้บนขวดที่มีเส้นผ่านศูนย์กลางต่างกัน เครื่องมือสามารถเปลี่ยนได้เมื่อเส้นผ่านศูนย์กลางขวดเปลี่ยนแปลง (ปรับแต่งได้) |
ตรรกะการบรรจุที่ยืดหยุ่น — ขวดขนาดเล็กจะถูกห่อด้วยฟิล์มเป็นมัด 3×4 ก่อนบรรจุกล่อง ในขณะที่ขวดขนาด 1 ลิตรจะข้ามขั้นตอนการมัดและบรรจุโดยตรง ซึ่งช่วยประหยัดวัสดุฟิล์มและเวลาในการจัดการ |
|
การบรรจุกล่องแบบกริปเปอร์ที่อ่อนโยน — กลุ่มขวดจะถูกจับและวางลงในกล่องแทนที่จะถูกดันไปตามทาง ลดความเสี่ยงที่ขวดจะเป็นรอยหรือกล่องเสียหาย |
โครงสร้างที่ปลอดภัยสำหรับอาหาร — ชิ้นส่วนที่สัมผัสกับผลิตภัณฑ์ทำจากสแตนเลส #304 (ปรับแต่งได้) เพื่อรักษาน้ำมันปรุงอาหารให้สะอาดและทำให้การล้างทำความสะอาดง่าย |
ความยืดหยุ่นในการจัดวาง — เครื่องจักรจะถูกจัดเรียงตามแบบผังงานเพื่อให้พอดีกับพื้นที่ว่างของคุณ และความสูงของสายพานลำเลียงสามารถปรับได้ตามระดับการทำงานของคุณ (ปรับแต่งได้)
หัวบรรจุ
10 (ปรับแต่งได้)
อุโมงค์หด
|
ให้ความร้อนด้วยไอน้ำ, สแตนเลส #304 (ปรับแต่งได้) |
รูปแบบมัดฟิล์ม |
|
3 × 4, 12 ขวดต่อมัด (150 มล. / 250 มล.) (ปรับแต่งได้) |
การบรรจุกล่อง |
|
เซอร์โวกริปเปอร์หัวเดี่ยว, ประมาณ 5 กล่อง/นาที (ปรับแต่งได้) |
การขึ้นรูป/ปิดผนึกกล่อง |
|
8–12 กล่อง/นาที (ปรับแต่งได้) |
แหล่งจ่ายไฟ |
|
220V / 50Hz, เฟสเดียว (ปรับแต่งได้) |
ปิดท้าย |
|
บริษัท เซี่ยงไฮ้ LWT อินเทลลิเจนต์ เทคโนโลยี จำกัด เป็นผู้ผลิตเครื่องจักรบรรจุ ปิดฝา ติดฉลาก และบรรจุอัตโนมัติ รวมถึงสายการผลิตน้ำมันปรุงอาหาร ซอส และเครื่องดื่มแบบครบวงจรในประเทศจีน ด้วยการวิจัยและพัฒนาภายใน การประกอบในโรงงาน และทีมบริการเฉพาะ เราสนับสนุนลูกค้าตั้งแต่การออกแบบผังโรงงานไปจนถึงการทดสอบการใช้งานและอะไหล่หลังการขาย คลิกที่นี่เพื่อรับราคาที่ดีที่สุดสำหรับสายการบรรจุน้ำมันปรุงอาหารนี้ — หรือส่งตัวอย่างขวดและปริมาณเป้าหมายของคุณมาให้เรา แล้ววิศวกรของเราจะตอบกลับพร้อมผังงานและใบเสนอราคาที่ปรับแต่งให้เหมาะสมภายใน 24 ชั่วโมง |
|
|
|
|
|
|
|
