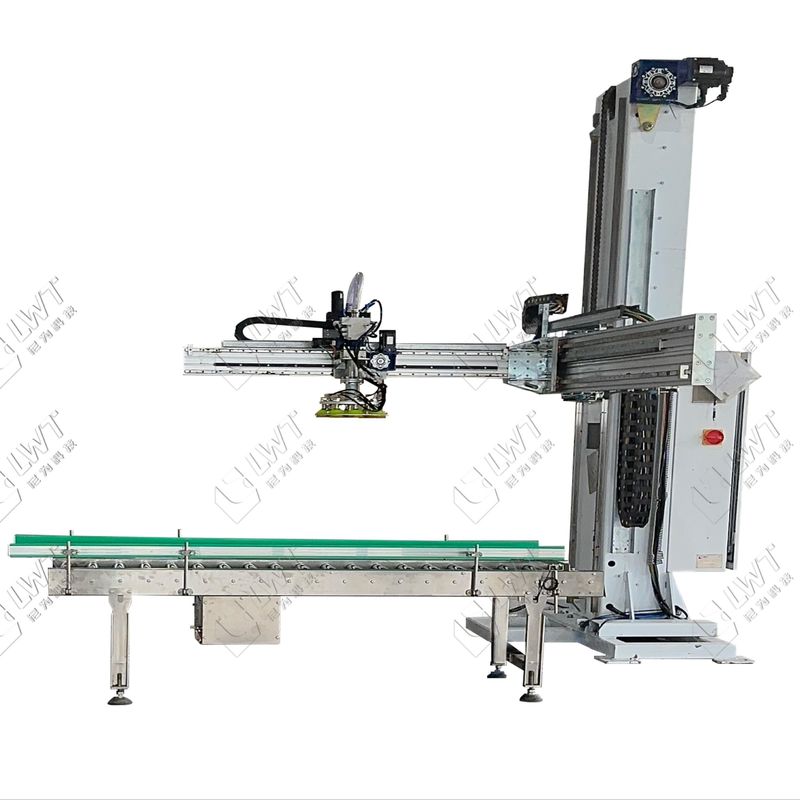

เครื่องจัดเรียงพาเลทอัตโนมัติ | เครื่องจัดเรียงพาเลทแบบเสาเดี่ยว | LWT

การแนะนำ

หนึ่งเครื่องจัดเรียงกล่องอัตโนมัติเป็นเครื่องจักรเครื่องสุดท้ายในสายการผลิตกล่องบรรจุ และเป็นเครื่องที่กำหนดว่าสินค้าสำเร็จรูปจะสามารถออกจากห้องบรรจุได้เร็วแค่ไหน แทนที่จะต้องใช้พนักงานยกกล่องขึ้นไปบนพาเลทด้วยมือสองหรือสามคน เครื่องจะหยิบ จัดกลุ่ม และซ้อนทุกกล่องในรูปแบบที่ตั้งโปรแกรมซ้ำได้จนกว่าพาเลทจะเสร็จสมบูรณ์และพร้อมที่จะจัดส่ง

หน้านี้ครอบคลุม LWTเครื่องจัดเรียงพาเลทแบบคอลัมน์เดียวซึ่งเป็นหน่วยที่ขับเคลื่อนด้วยเซอร์โวที่สร้างขึ้นสำหรับกล่องกระดาษและกล่องที่ห่อด้วยฟิล์ม PE คอลัมน์แนวตั้งเดี่ยวจะบรรทุกหัวเรียงซ้อน ดังนั้นเครื่องจึงมีขนาดกะทัดรัดที่ส่วนท้ายของสายการผลิต ในขณะที่ยังคงวางซ้อนกันได้โดยมีความสูงรูปแบบพาเลทอยู่ที่ 2200 มม.

โดยส่วนใหญ่มักระบุเป็น กเครื่องวางบนพาเลทกล่องสำหรับสายการผลิตอาหารกระป๋องโครงการที่กล่องบรรจุและปิดผนึกมาถึงจากเครื่องบรรจุกล่องและต้องรวมเป็นหน่วยก่อนจัดเก็บหรือโหลดภาชนะ แพลตฟอร์มเดียวกันนี้ใช้กับกลุ่มผลิตภัณฑ์เครื่องดื่ม น้ำดื่มบรรจุขวด น้ำมันสำหรับบริโภค สารเคมีรายวัน และอาหารสัตว์เลี้ยง

ในกรณีที่การจัดเรียงพาเลทแบบแมนนวลพังทลายลง

การจัดเรียงพาเลทแบบแมนนวลนั้นมีราคาถูกจนกว่าสายการผลิตจะเร็วขึ้น เจ้าหน้าที่ปฏิบัติงานเพียงคนเดียวสามารถวางกล่องได้ประมาณสองสามร้อยกล่องต่อชั่วโมงที่ระดับความสูงต่ำ และงานถูกจำกัดด้วยการเข้าถึง: กล่องที่อยู่เหนือระดับไหล่จะซ้อนกันอย่างช้าๆ และไม่ค่อยจะอยู่เป็นสี่เหลี่ยม

ปัญหาสามประการปรากฏขึ้นในเกือบทุกบรรทัดที่ยังคงจัดวางบนพาเลทด้วยมือ:

• โหลดแรงงานพนักงานปฏิบัติงานสองถึงสามคนต่อกะ บวกค่าบรรเทาทุกข์ ค่าชดเชยการแตกหัก และค่าล่วงเวลาในช่วงฤดูท่องเที่ยว
• รูปแบบดริฟท์พาเลทที่ซ้อนกันด้วยมือเอียง เคลื่อนย้ายระหว่างการขนส่ง และไปถึงมือลูกค้าที่เสียหาย ซึ่งกลายเป็นการเคลมและการคืนสินค้า
• เส้นหยุด-เริ่มต้นการบรรจุกล่องจะดำเนินการอย่างต่อเนื่อง ดังนั้นการเปลี่ยนพาเลทหรือการแบ่งกะจะหยุดทั้งสายการผลิตที่อยู่ด้านหลัง

โซลูชันของเรา: การจัดวางบนพาเลทแบบคอลัมน์เดี่ยวที่ขับเคลื่อนด้วยเซอร์โว

เครื่องจัดเรียงพาเลทแบบคอลัมน์เดี่ยว LWT เข้ามารับช่วงต่องานซ้อนด้วยหัวซ้อนที่ขับเคลื่อนด้วยเซอร์โวที่เคลื่อนที่ไปยังตำแหน่งที่ตั้งโปรแกรมไว้สำหรับทุกเลเยอร์ เนื่องจากตำแหน่งมาจากโปรแกรมไม่ใช่จากสายตามนุษย์ รูปแบบจึงเหมือนกันบนพาเลทแรกและบนพาเลทที่พัน

การหยิบจับจะเข้ากับพื้นผิวเคสของคุณ:ด้ามจับสูญญากาศสำหรับบรรจุภัณฑ์ที่ห่อด้วยฟิล์ม PE และอุปกรณ์แคลมป์สำหรับกล่องกระดาษลูกฟูก หัวซ้อนสามารถระบุได้ว่าเป็นหัวจับทั้งชั้นซึ่งยกเลเยอร์ที่สมบูรณ์ในการเคลื่อนไหวครั้งเดียวเพื่อให้ได้ปริมาณงานที่สูงขึ้นหรือเป็นหัวจับแบบกล่องเดียวสำหรับขนาดตัวเรือนแบบผสมและรูปแบบที่ไม่ปกติ

ในรอบอัตโนมัติต่อเนื่องหนึ่งรอบ เครื่องจะทำการป้อนผลิตภัณฑ์ การจัดกลุ่มและการจัดเรียง การป้อนพาเลทเปล่า การจัดเรียงบนพาเลททั้งชั้น และการปล่อยเต็มพาเลท ในกรณีที่ผู้ควบคุมเดินพาเลทด้วยมือ เป็นทางเลือกหน่วยจัดเก็บและจ่ายพาเลทเปล่าสามารถเพิ่มได้ ดังนั้นพาเลทจึงถูกปล่อยโดยอัตโนมัติและสายการผลิตยังคงทำงานต่อไป

กล่องจะถูกป้อนจากเครื่องบรรจุกล่องและทิ้งไว้บนระบบสายพานลำเลียงไปยังเครื่องห่อยืดหรือร้านค้าสินค้าสำเร็จรูป อุปกรณ์ไฟฟ้ามีที่มาจากSchneider หรือ Omron (หรือคลาสเดียวกัน)ดังนั้นอะไหล่มาตรฐานทางอุตสาหกรรมจึงมีจำหน่ายในพื้นที่เมื่อจำเป็น

ประโยชน์ที่สำคัญ

วงจรการจัดเรียงสินค้าบนพาเลททำงานอย่างไร

1. กล่องจะออกจากเครื่องบรรจุภัณฑ์แบบกล่องและเข้าสู่เครื่องจัดเรียงพาเลทบนสายพานลำเลียงป้อน
2. สถานีจัดกลุ่มจะจัดเรียงเคสที่เข้ามาเป็นรูปแบบเลเยอร์ที่จัดเก็บไว้ในโปรแกรม
3. หัวซ้อนจะหยิบเลเยอร์ที่สร้างขึ้นในโหมดทั้งเลเยอร์ หรือแต่ละเคสในโหมดเคสเดียว
4. คอลัมน์จะเคลื่อนไปยังตำแหน่ง X/Y ที่ตั้งโปรแกรมไว้ และลดชั้นลงบนพาเลท
5. ตัวควบคุมจะทำซ้ำวงจร ทีละชั้น จนกระทั่งถึงความสูงของพาเลทที่ตั้งโปรแกรมไว้
6. พาเลทที่เสร็จแล้วจะถูกปล่อยลงบนระบบสายพานลำเลียงไปยังเครื่องห่อยืดหรือคลังสินค้า และพาเลทใหม่จะถูกปล่อยโดยอัตโนมัติ

การใช้งาน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

ถาม: หัวจับทั้งชั้นและหัวจับแบบเคสเดียวแตกต่างกันอย่างไร

ตอบ: หัวพิมพ์ทั้งชั้นหยิบกล่องหลายชั้นในการเคลื่อนย้ายเพียงครั้งเดียว และเป็นตัวเลือกที่เร็วกว่าสำหรับกล่องที่มีรูปแบบเดียวกัน หัวกล่องเดี่ยววางกล่องทีละกล่อง ซึ่งเหมาะกับขนาดกล่องที่หลากหลาย รูปแบบที่ไม่ปกติ และการเปลี่ยนผลิตภัณฑ์บ่อยครั้ง หัวทั้งสองข้างพอดีกับเครื่องจัดเรียงพาเลทแบบคอลัมน์เดียว ดังนั้นสามารถตรวจสอบตัวเลือกได้เมื่อกลุ่มผลิตภัณฑ์พัฒนาขึ้น

ถาม: สามารถเพิ่มเครื่องจัดเรียงพาเลทนี้ไปยังสายการผลิตที่เราดำเนินการอยู่แล้วได้หรือไม่

ก. ใช่. เครื่องนี้ได้รับการออกแบบมาให้ทำงานปลายน้ำของเครื่องบรรจุภัณฑ์แบบกล่องหรือเครื่องบรรจุกล่องและต้นน้ำของเครื่องห่อแบบยืด แชร์ขนาดเคส ขนาดพาเลท และเคสที่ต้องการต่อนาที จากนั้นวิศวกรของเราจะยืนยันโครงร่างเส้นและรูปแบบการเรียงซ้อนก่อนคำสั่งซื้อ

ถาม: รองรับขนาดพาเลทและความสูงในการเรียงซ้อนเท่าใด

A: สามารถจัดการพาเลทมาตรฐานตั้งแต่ L1000-1200 x W1000-1200 มม. โดยมีขนาดรูปแบบพาเลทสูงสุดที่ L1200 x W1000 x H2200 มม. พาเลทขนาดอื่นๆ สามารถรองรับการออกแบบที่กำหนดเองได้

ถาม: เครื่องจักรมีการจัดส่งและติดตั้งอย่างไร?

ตอบ: เวลาจัดส่งประมาณ 45 วัน เครื่องจัดเรียงพาเลทบรรจุในถุงฟิล์ม กล่องพลาสติก และกล่องไม้สำหรับการขนส่งทางทะเล วิศวกรของ LWT สนับสนุนการติดตั้งและทดสอบการทำงาน นอกสถานที่หรือจากระยะไกล จนกว่าพาเลทเต็มชุดแรกจะทำงานได้อย่างถูกต้อง

ติดต่อ

ส่งขนาดเคส ขนาดพาเลท และผลผลิตเป้าหมายต่อชั่วโมงของคุณมาให้เรา วิศวกรของเราจะส่งคืนแบบวาดรูปแบบการซ้อนและใบเสนอราคาที่แน่นอน

ต้องการเห็นเครื่องทำงานก่อนหรือไม่? ขอวิดีโอเกี่ยวกับสายการผลิตเครื่องจัดเรียงพาเลทที่ทำงานอยู่ หรือจองการโทรกับวิศวกร LWT เพื่อตรวจสอบเค้าโครงปลายสายการผลิตของคุณ

รับข้อเสนอเค้าโครงท้ายบรรทัดฟรี
